結構特點及混合原理： |
|

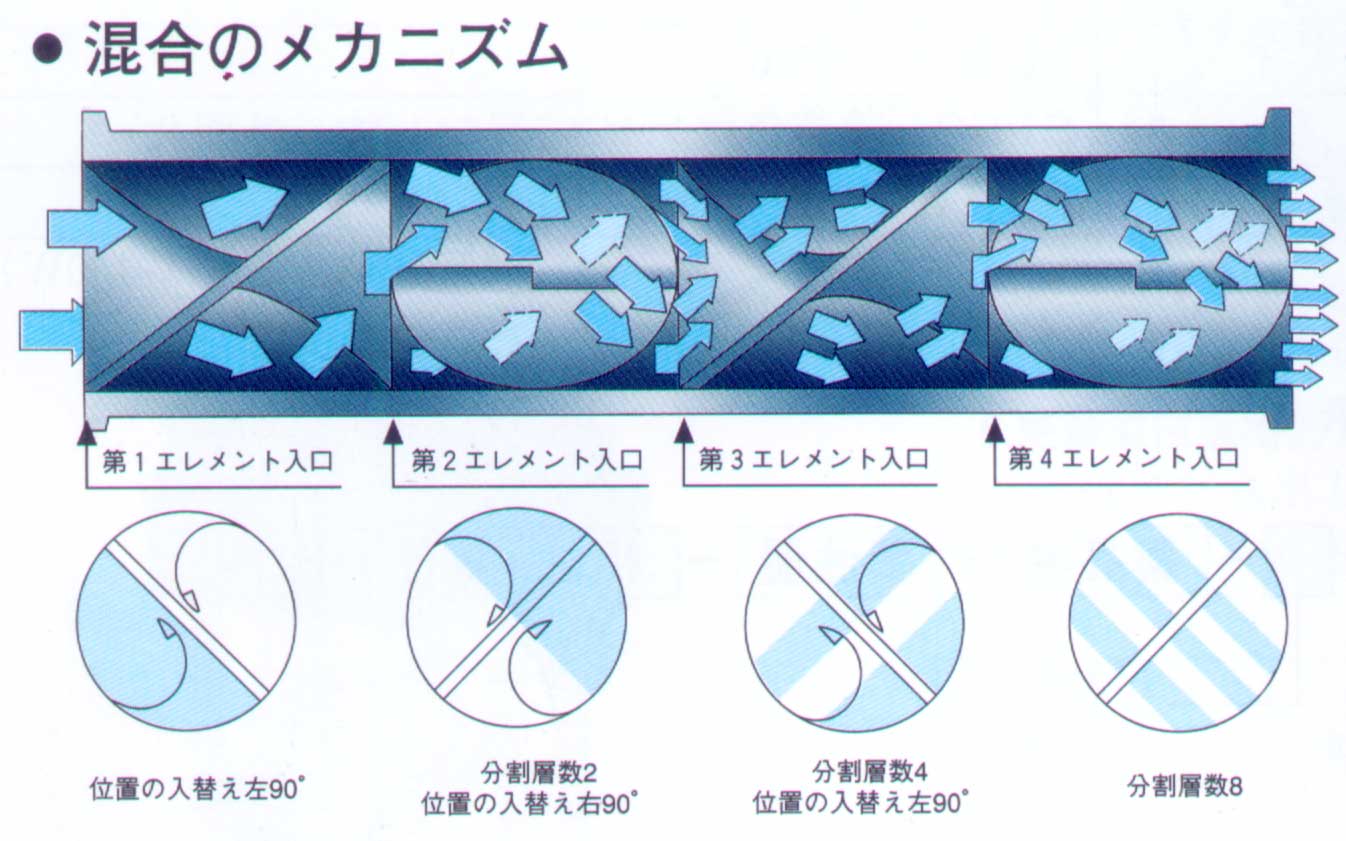

| 靜態混合器是一種沒有運動部件的高效混合設備，通過固定在管內的混合單元內件，使二股或多股流體產生流體的切割、剪切、旋轉和重新混合，達到流體之間良好分散和充分混合的目的。靜態混合器與傳統的混合設備相比，具有流程簡單，結構緊湊、能耗小、投資少、操作彈性大、不用維修、混合性能好等優點。凡涉及到液—液、液—?dú)狻⒁骸獭狻獨獾幕旌希榛泻停眨腿。磻?yīng)和強化傳熱等過程，靜態混合器都可以替代傳統的相關設備。 |
 |
 |
|
型號 |
產品用途 |
技術性能 |
SV |
適用于粘度≤102厘泊的液一液、液一氣、氣一氣的混合、乳化，反應、吸收、萃取、強化傳熱過程。其中dh≤3.5尤適用于清潔介質,dh≥5可用于介質伴有少量非粘結性雜質。 |
最高分散程度1~2μm，液一液相不均勻度系數 ≤1-5% |
SK |
適用于石油、化工、精細化工、塑料擠出、環保、礦冶等行業的中高粘度（≤106厘泊）流體或液固混合，反應，萃取，吸收，塑料配色，擠出，傳熱等過程。對小流量并伴有雜質的粘性介質尤為適用。 |
最高分散程度≤10μm，液一液、液一固相不均勻度系數≤5% |
SX |
適用于粘度≤104厘泊的中高粘度液一液混合，反應吸收過程或生產高聚物流體的混合，反應吸收過程或生產高聚物流體的混合，反應過程，處理量較大時使用效果更佳。 |
混合不均勻度系數≤5% |
SL |
適用于化工、石油、油脂等行業、粘度≤106厘泊或伴有高聚物流體的混合，同時進行傳熱，混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。 |
混合不均勻度系數≤5% |
SH |
適用于精細化工、塑料、合成纖維、礦冶等行業流體的混合，乳化、配色，注塑，紡絲，傳熱等過程，對流量小，混合要求高的中高粘度（≤104厘泊）的清潔介質尤為適合。 |
最高分散程度1~2μm，混合相不均勻度系數≤1~5% |
|
|

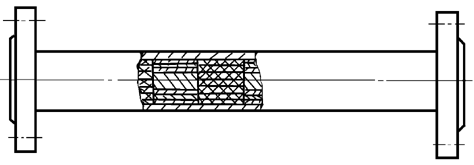

產品特性
產品的本身沒有運動部件、依靠單元的特殊結構和流體運動，使互不相溶的流體各自分散、彼此混合，達到良好混合效果。
SV型單元是一定規格的波紋板組裝而成的圓柱體、技術特性：最高分散度為1-2μm，液一液相的不均勻度為≤1~5%
產品的壓力降計算是以水為直徑為基準，并考慮空隙率和摩擦系數的影響。
△P=f w2 Reε=dhρc |
| SV型的雷諾數Reε和摩擦系數f的關系 |
|
SV-2.3型 |
SV-3.5型 |
SV-5.30型 |
空隙率 |
0.880 |
0.909 |
1 |
層流區 |
范圍 |
Reε<23 |
Reε<23 |
Reε<150 |
關系式 |
f=139/ Reε |
f=139/ Reε |
f=150/ Reε |
過度流區 |
范圍 |
23< Reε<150 |
23< Reε<150 |
- |
關系式 |
f=23.1 Reε-0.428 |
f=43.7 Reε-0.631 |
- |
湍流區 |
范圍 |
150< Reε<2400 |
150< Reε<2400 |
Reε>150 |
關系式 |
f=14.1 Reε-0.329 |
f=10.7 Reε-0.350 |
f=1 |
完全湍流區 |
范圍 |
Reε>2400 |
Reε>2400 |
- |
關系式 |
f=1.09 |
f=0.702 |
- |
|
|
產品型號 |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SV-2.3/20 |
20 |
2.3 |
0.15-1.2 |
SV-5-20/200 |
200 |
5-20 |
56-110 |
SV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
SV-5-20/250 |
250 |
5-20 |
88-175 |
SV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
SV-5-30/300 |
300 |
5-30 |
125-250 |
SV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
SV-7-30/350 |
350 |
7-30 |
173-346 |
SV-3.5/50 |
50 |
3.5 |
3.5-7 |
SV-7-30/400 |
400 |
7-30 |
226-452 |
SV-3.5/65 |
65 |
3.5 |
5-12 |
SV-7-30/450 |
450 |
7-30 |
286-572 |
SV-5/80 |
80 |
5 |
9-18 |
SV-7-30/500 |
500 |
7-30 |
353-706 |
SV-5/100 |
100 |
5 |
14-28 |
SV-7-30/600 |
600 |
7-30 |
505-1010 |
SV-5-7/125 |
125 |
5-7 |
24-34 |
SV-7-30/1000 |
1000 |
7-30 |
1431-2826 |
SV-5-7/150 |
150 |
5-7 |
30-60 |
SV-7-30/1200 |
1200 |
15-30 |
1630-3260 |
|
產品用途
適用于粘度≤102厘泊的液一液、液一氣、氣一氣的混合、乳化、反應、吸收、萃取、強化傳熱等過程。
應用實例
SV型靜態混合器用于油品調合。
日本某煉油廠裂化車間使用大野公司的SV型靜態混合器進行油品調合取得了良好的效果，無論從產品質量、能耗等方面來看都優于孔板混合柱。
SV型靜態混合器用于煤氣摻混
國內某煤氣廠應用了大野公司的SV型靜態混合器，達到了預期的目標、基本滿足煤氣互換性的要求，能實現低一低壓混合工藝的需要，并且體現出該工藝的簡單，穩定，經濟等優越性。 |
|

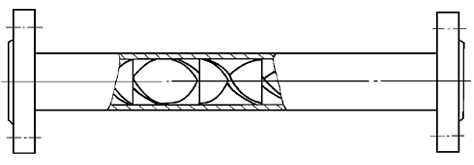

產品特性
單元由單孔道左、右扭轉的螺旋片組焊面成，它的技術性能；最高分散程度≤10μm，液一液、液一固相不均勻度系數≤5%
產品的壓力降計算以混合器當量直徑和內徑D為基準的摩擦系數φD來表示。
△P=ΦD w2 ReD=Dρc |
SK型的雷諾數ReD和摩擦系數φD的關系 |
|
SK型 |
層流區 |
范圍 |
ReD<23 |
關系式 |
ΦD=430/ReD |
過度流區 |
范圍 |
23< ReD<300 |
關系式 |
ΦD=87.2 ReD-0.491 |
湍流區 |
范圍 |
300< ReD<1100 |
關系式 |
ΦD=17.0 ReD-0.205 |
完全湍流區 |
范圍 |
ReD<1100 |
關系式 |
ΦD=2.53 |
|
|
產品型號 |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SK-5/10 |
10 |
5 |
0.15-0.3 |
SK-50/100 |
100 |
50 |
14-28 |
SK-7.5/15 |
15 |
7.5 |
0.3-0.6 |
SK-62.5/125 |
125 |
62.5 |
22-44 |
SK-10/20 |
20 |
10 |
0.6-1.2 |
SK-75/150 |
150 |
75 |
31-64 |
SK-12.5/25 |
25 |
12.5 |
0.9-1.8 |
SK-100/200 |
200 |
100 |
56-110 |
SK-16/32 |
32 |
16 |
1.4-3.2 |
SK-125/250 |
250 |
125 |
88-177 |
SK-2040 |
40 |
20 |
2.2-4.5 |
SK-150/300 |
300 |
150 |
127-255 |
SK-25/50 |
50 |
25 |
3.5-7.0 |
SK-175/350 |
350 |
175 |
173-346 |
SK-32.5/65 |
65 |
32.5 |
5.9-12 |
SK-200/400 |
400 |
200 |
226-452 |
SK-40/80 |
80 |
40 |
9-18 |
SK-250/500 |
500 |
250 |
353-706 |
|
產品用途
適用于化工、石油、制藥、食品、精細化工、塑料、環保、合成纖維、礦冶等部門的混合、反應、萃取、吸收、注塑、配色、傳熱等過程，對較小流量并伴有雜質或粘度≤106厘泊的高粘性介質尤為適用。
應用實例
SK型靜態混合器在以丙烷為溶劑脫除渣油中瀝青裝置上的應用
國內某廠丙烷脫瀝青裝置以減壓渣油為原料，液相丙烷為溶劑，進行液一液萃取，生產高粘度潤滑油料成催化裂化原料，同時提到瀝青，實現 良好的渣油稀釋，提高了油品回收率，降低了溶劑比，節約了能耗。
SK型靜態混合器在紙漿氯化工藝中應用
國內某造紙廠應用了大野公司生產的SK型靜態混合器，理氯量達到工藝要求，保證了漂白漿質量，由于氯氣在漿料中充分分散、反應，吸收完全，生產正常，無溢氯現象，改善了生產環境，提高了漿料優質品率。 |
|

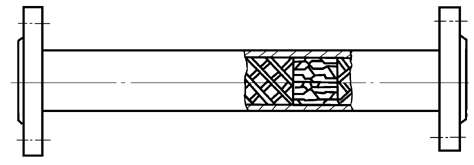

產品特性
單元由交叉的橫條按一定規律構成許多X型單元，技術特性：混合不均勻度系數≤5%
SX型靜態混合器壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響。
△P=fw2 Reε=dhρc |
SX型雷諾數Re ε各摩擦系數f的關系 |
|
|
SX型 |
層流區 |
范圍 |
Reε<13 |
關系式 |
f=285/ Reε |
過渡流區 |
范圍 |
13< Reε<70 |
關系式 |
f=74.7 Reε-0.478 |
湍流區 |
范圍 |
70< Reε<2000 |
關系式 |
f=22.3 Reε-0.194 |
安全湍流區 |
范圍 |
Reε>2000 |
關系式 |
f=5.11 |
|
|
產品型號 |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SX-12.5/50 |
50 |
12.5 |
3.5-7.0 |
SX-50/200 |
200 |
50 |
56-110 |
SX-16.25/65 |
65 |
16.25 |
6-12 |
SX-62.5/250 |
250 |
62.5 |
88-176 |
SX-20/80 |
80 |
20 |
9-18 |
SX-75/300 |
300 |
75 |
125-250 |
SX-25/100 |
100 |
25 |
14-28 |
SX-87.5/350 |
350 |
87.5 |
173-346 |
SX-31.25/125 |
125 |
31.25 |
22-44 |
SX-100/400 |
400 |
100 |
226-452 |
SX-37.5/150 |
150 |
37.5 |
30-60 |
SX-125/500 |
500 |
125 |
353-706 |
|
產品用途
適用于粘度≤104厘泊的中高粘度液-液反應、混合、吸收過程或生產高聚物流體的混合、反應過程，處理量較大時使用效果更佳。
應用實例
SX型靜態混合器在輕質酮苯脫蠟油上的應用。
國內某單位在輕質酮苯脫蠟油聯合裝置上應用了大野公司的SX型靜態混合器，使蠟含油降低，減少了管線結蠟和濾機進料管線易堵的現象，并且解決了攪拌密封漏損溶劑問題，凈化了環境，節約了能源。
|
|

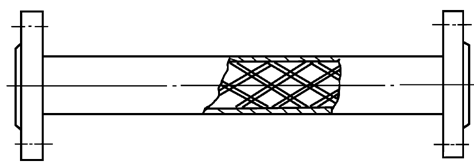

產品特性
單元由交叉的橫條按一定規律構成單X型單元，技術特性：液-液，液-固相混合不均勻度系數≤5%
產品的壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響
△P=fw2 Reε=dhρc |
SL型雷諾數Re ε各摩擦系數f的關系 |
|
|
SL型 |
層流區 |
范圍 |
Reε<10 |
關系式 |
f=156/ Reε |
過渡流區 |
范圍 |
10< Reε<100 |
關系式 |
f=57.7 Reε-0.568 |
湍流區 |
范圍 |
100< Reε<300 |
關系式 |
f=10.8 Reε-0.205 |
安全湍流區 |
范圍 |
Reε>300 |
關系式 |
f=2.10 |
|
注：空隙率ε的取值為：Dg≤50時，ε=0.937；Dg>50時，ε=1。 |
|
產品型號 |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SL-12.5/25 |
25 |
12.5 |
0.7-1.4 |
SL-100/200 |
200 |
100 |
56-110 |
SL-16/32 |
32 |
16 |
1.4-2.9 |
SL-125/250 |
250 |
125 |
88-176 |
SL-20/40 |
40 |
20 |
2.3-4.6 |
SL-150/300 |
300 |
150 |
127-255 |
SL-25/50 |
50 |
25 |
3.5-7 |
SL-175/350 |
350 |
175 |
173-346 |
SL-40/80 |
80 |
40 |
9-18 |
SL-200/400 |
400 |
200 |
226-452 |
SL-50/100 |
100 |
50 |
14-28 |
SL-250/500 |
500 |
250 |
353-706 |
SL-75/150 |
150 |
75 |
32-64 |
SL-300/600 |
600 |
300 |
410-814 |
|
產品用途
適用于化工、石油、油脂等行業，粘度≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。
應用實例
SL型靜態混合器在含堿污水處理上的應用
煉油廠含堿污水處理是較麻煩的，國內某煉油廠在含堿污水處理裝置上應用了大野公司SL型靜態混合器，由于其充氧效率高，豎向提升和混合效果好，解決了曝氣池上下層溶解氧不均勻和底部積泥的問題，滿足了工藝要求。
|
|

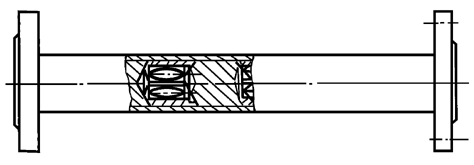

產品特性
單元由雙孔道組成，單元之間設有流體再分配室。技術特性為：最高分散程度1-2μm，液-液相不均勻度系數 ≤5%
產品的壓力降計算以混合器當量直徑和內徑D為基準的摩擦系數ΦD來表示。
△P=ΦDw2 ReD=Dρc |
SH型的雷諾數ReD和摩擦系數φD的關系 |
|
SH型 |
層流區 |
范圍 |
ReD<30 |
關系式 |
ΦD=3500/ReD |
過度流區 |
范圍 |
30< ReD<320 |
關系式 |
ΦD=646 ReD-0.530 |
完全湍流區 |
范圍 |
ReD<320 |
關系式 |
ΦD=80.1 ReD-0.141 |
|
注：兩端法蘭尺寸按產品公稱直徑放大一檔。 |
|
產品型號 |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SH-3/15 |
15 |
3 |
0.1-0.2 |
SH-19/80 |
80 |
19 |
4.0-8.0 |
SH-4.5/20 |
20 |
4.5 |
0.2-0.4 |
SH-24/100 |
100 |
24 |
6.5-13.0 |
SH-5/25 |
25 |
5 |
0.5-1.1 |
SH-36/150 |
150 |
36 |
31-63 |
SH-7/32 |
32 |
7 |
0.9-1.8 |
SH-49/200 |
200 |
49 |
54-108 |
SH-9/40 |
40 |
9 |
1.6-3.2 |
SH-74/300 |
300 |
74 |
124-248 |
SH-12/50 |
50 |
12 |
2.3-4.6 |
SH-124/500 |
500 |
124 |
174-348 |
|
產品用途
適用于化工、石油、油脂等行業，粘度≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。
應用實例
★SH型靜態混合器在丙烯腈酰胺裝置上的應用
在丙烯腈催化水合制中深度丙烯酰胺水溶液的生產中，需要制備含丙烯腈20%乳化液，若兩相混合不好，則會導致反應床層局部過熱影響催化劑壽命和單體質量。國內某石化總公司使用了大野公司的SH型靜態混合器在年產200噸粉狀丙烯腈酰胺裝置上的單體生產部分進行使用，取得了良好的效果，單體質量符合要求。
★SH型靜態混合器在渣油摻水制燃料油上的應用
日本某廠在渣油中摻入20%的水，再加入1%的乳液劑制成用于噴咀燃燒的燃料油，應用了大野公司的SH型靜態混合器，使燃料油乳化后，不易分層，達到了工藝要求。
|
|
